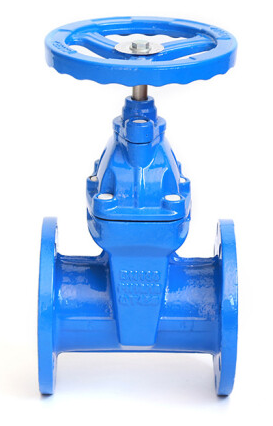

法兰软密封闸阀

技术规范：                                                                   Technical standard
1.公称压力:≤1.6MPa                                                   1.Nominal pressure:≤1.6MPa
2.工作介质：常温水                                                      2.Working medium:Normal temperature water
3.工作温度：0℃≤T≤80℃                                            3.Workingtemperature:0℃≤T≤100℃
4.供应标准: GB/JIS/ANSI/BSEN /ISO/DIN                 4.Thread standard:GB/JIS/ANSI/BSEN /ISO/DIN

技术参数:

DN L H D K D C F nXØ
PN10 PN16 PN10 PN16 PN10 PN16 PN10 PN16 PN10 PN16
50 178 240 165 165 125 125 99 99 19 19 3 4X19 4X19
65 190 270 185 185 145 145 118 118 19 19 3 4X19 4X19
80 203 285 200 200 160 160 132 132 19 19 3 8X19 8X19
100 229 310 220 220 180 180 156 156 19 19 3 8X19 8X19
125 254 375 250 250 210 210 184 184 19 19 3 8X19 8X19
150 267 420 285 285 240 240 211 211 19 19 3 8X23 8X23
200 292 530 340 340 295 295 266 266 20 20 3 8X23 12X23
250 330 640 395 405 350 355 319 319 22 22 3 12X23 12X28
300 356 730 445 460 400 410 370 370 24.5 24.5 4 12X23 12X28
350 381 850 505 520 460 470 429 429 24.5 26.5 4 16X23 16X28
400 406 950 565 580 515 525 480 480 24.5 28 4 16X28 16X31
450 432 1100 615 640 565 585 530 548 25.5 30 4 20X28 20X31
500 457 1200 670 715 620 650 582 609 26.5 31.5 4 20X28 20X34
600 508 1390 780 840 725 770 682 720 30 36 5 20X31 20X37
