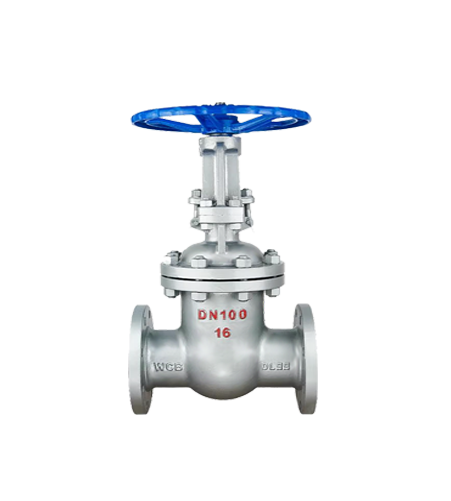

铸钢法兰闸阀

技术规范：                                                                  Technical standard
1.公称压力:≤1.6MPa                                                  1.Nominal pressure:≤1.6MPa
2.工作介质：水、油、气                                              2.Working medium:water、oil、gas
3.工作温度：-20℃≤T≤100℃                                     3.Workingtemperature:-20℃≤T≤100℃


技术参数:

DN L D D1 D2 B F Z-D H H1 D0
15 130 95 65 46 14 2 4-14 220 240 120
20 150 105 75 56 16 2 4-14 255 284 140
25 160 115 85 65 16 2 4-14 275 303 160
32 180 140 100 76 18 2 4-18 280 321 180
40 200 150 110 84 18 2 4-18 300 352 200
50 250 165 125 99 20 2 4-18 358 438 240
65 270 185 145 118 20 2 4-18 375 450 240
80 280 200 160 132 20 2 8-18 438 528 280
100 300 220 180 156 22 2 8-18 502 620 320
125 325 250 210 184 22 2 8-18 612 753 360
150 350 285 240 211 24 2 8-23 676 847 360
200 400 340 295 266 24 2 12-22 820 1039 400
250 450 405 355 319 26 2 12-26 969 1245 450
300 500 460 410 370 28 2 12-26 1142 1472 560
350 550 520 470 429 30 2 16-26 1280 1450 640
400 600 580 525 480 32 2 16-30 1452 1887 640
450 650 640 585 548 40 2 20-30 1541 2011 720
500 700 715 650 609 44 2 20-33 1676 2181 720
600 800 840 770 720 48 2 20-36 1874 2346 800
